Combinez plusieurs matrices avec un circuit de multiplexage pour un grand affichage haute définition.

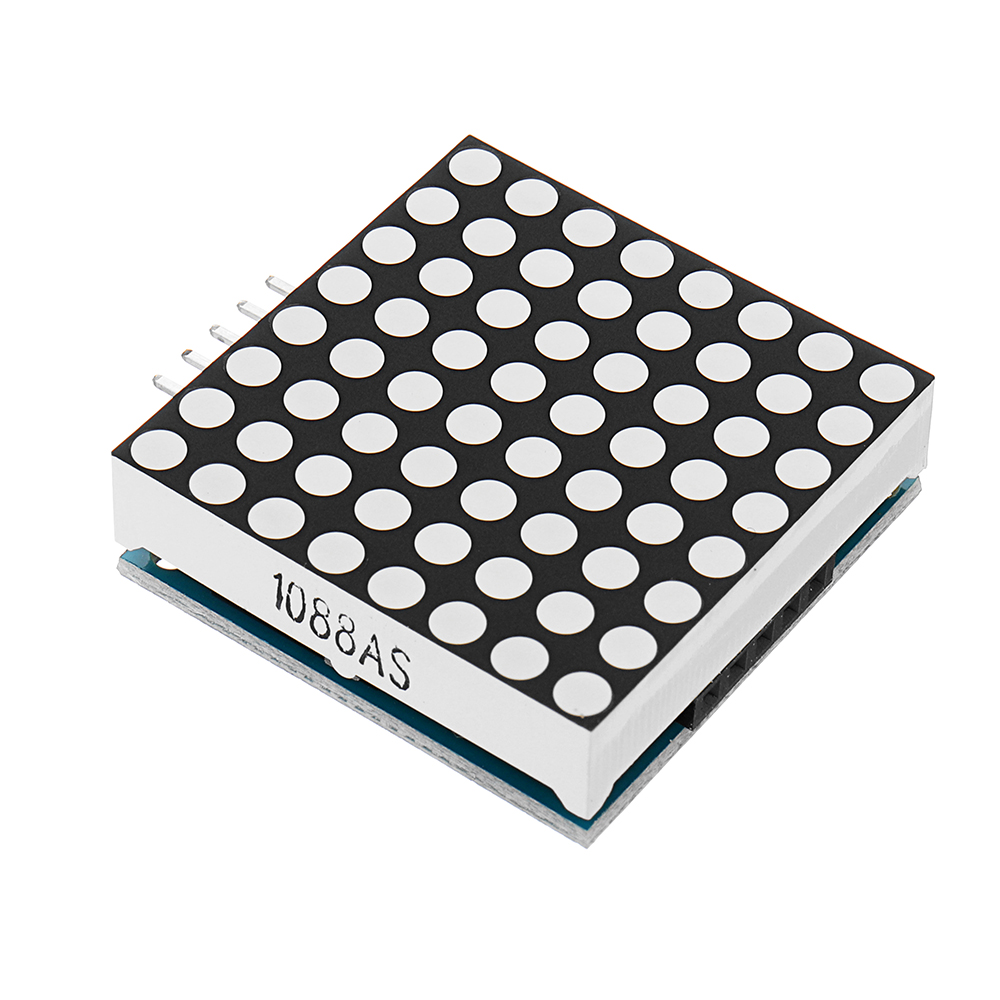

La matrices 8×8 Led rouge est comme les LED normales, tout ce qui change c’est juste qu’il y a beaucoup plus de LED mais beaucoup moins de pins qu’on va pouvoir utiliser facilement.
La matrices 8×8 Led rouge très lumineuse et ultra low cost. Elle peut se commander directement avec une carte Arduino ou Seeeduino. Compatible Arduino et Raspberry Pi.
Chaque matrice 8×8 Led rouge (64 rouges) mais il n’y a sensiblement pas 256 fils. Au lieu de cela, les LED sont câblées dans une matrice.
Cette matrice a les anodes de la LED connectées sur les rangées (8 broches) puis les cathodes de la LED rouge fixées sur les colonnes (8 broches chacune).
Pour allumer une LED, connectez son anode de lignes à + 5 volts, et à travers une résistance, sa cathode de colonnes à la terre. (vous pouvez essayer ceci sans micro-contrôleur).
Caractéristiques:
- Dimensions : 33mm*33mm*3mm
- Couleur : Rouge
- Couleur de surface : Noir
- Longueur d’ondes (nm) : 625 ~ 630
- Matrice LED à cathode commune
- Alimentation (V) : 2.1 ~ 2.5
- Courant (uA) : <= 20
- Il a 16 broches, 8 broches sur chaque coté
